在现代通信和数据中心基础设施中，光纤配线系统扮演着至关重要的角色。其中，19英寸标准机架式96芯ODF（光纤配线架）光纤配线箱，因其出色的密度、灵活的配置和可靠的性能，已成为大中型光纤网络部署中的核心组件。

一、产品概述：定义与核心功能

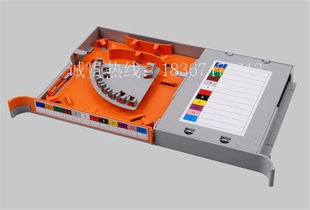

19英寸96芯ODF光纤配线箱，是一种遵循标准19英寸机柜/机架安装规格的光纤管理设备。其核心功能是提供光纤电缆的端接、分配、调度和保护。“96芯”指的是其典型配置或最大容量，意味着该配线箱可以容纳和管理高达96根光纤（通常以12芯或24芯为单位的光纤束/带状光纤）的终端连接。它充当着主干光缆与设备（如光传输设备、交换机、服务器）之间，或不同光缆段之间的集中交叉连接与互连枢纽。

二、关键特性与优势

1. 高密度与空间优化：在标准的19英寸宽度、1U或2U的机架高度空间内，集成了96个光纤连接点（如LC、SC、MTP/MPO适配器），极大提升了机柜空间的利用效率，符合数据中心高密度布线的趋势。

1. 标准化与兼容性：采用19英寸国际标准，确保与市场上主流的网络机柜、服务器机架完美兼容。内部适配器面板通常采用模块化设计，支持不同类型和数量的适配器灵活组合，方便未来升级和维护。

1. 卓越的 Cable 管理：箱体设计充分考虑光纤路由和存储需求。拥有充足的进/出线孔、独立的进线区与配线区、绕线柱、理线环等，确保光纤弯曲半径始终大于最小允许值（通常为30mm），有效减少信号损耗和物理损伤。

1. 可靠的保护与标识：提供坚固的外壳和适配器保护门，防尘防触。清晰的标识系统（如端口标签、色码）便于快速识别和追踪每一条光纤链路，极大简化了日常维护和故障排查工作。

1. 灵活的部署能力：既支持熔接（通过熔纤盘），也支持快接（使用预端接的光纤跳线），适用于新建或改造项目。能够高效管理来自不同方向的光纤电缆，实现主干与配线、设备间的灵活跳接。

三、光纤电缆的角色与配合

光纤电缆是连接配线箱的“生命线”。在96芯ODF配线箱的应用场景中，通常涉及两类光缆：

• 主干/馈线光缆：室外或楼宇间布放的大芯数光缆（如96芯、144芯），进入机房后，在ODF配线箱内进行终端（熔接或成端），将光纤分配至各个适配器端口。
• 设备跳线/配线光缆：短距离、柔软的光纤跳线（如LC-LC双工跳线），用于连接ODF适配器端口与光网络设备的光口，完成信号的最终接入。

两者的无缝配合，使得ODF配线箱成为一个清晰的分界点和管理点，实现了外部线路与内部设备间的有序连接与灵活调度。

四、典型应用场景

1. 电信运营商机房：作为中心局（CO）或接入点的光缆成端和交叉连接中心。
2. 企业网与数据中心：在核心机房、主配线区（MDA）和中间配线区（IDA），用于汇聚楼层或机柜间的上行光缆，并分配至核心交换机或服务器群。
3. 光纤到户（FTTH）网络：在光分配点（如小区机房、楼道），用于分光器上行光缆的端接和用户配线光缆的管理。
4. 有线电视（CATV）与专网：用于视频信号或专用数据业务的光信号分配。

五、选型与安装注意事项

在选择和部署19英寸96芯ODF光纤配线箱时，需考虑：

• 适配器类型：根据现有设备接口（LC/SC/MPO等）选择匹配的适配器。
• 安装深度：确保机柜有足够的深度容纳配线箱及其后部的光纤弯曲空间。
• 熔接与直通容量：根据项目是以熔接为主还是直连为主，选择内部结构（熔纤盘数量、适配器面板布局）最合适的型号。
• 前/后操作方式：根据机柜布线和管理习惯，选择前操作型或前后均可操作型。
• 品牌与质量：选择信誉良好的品牌，确保材料阻燃、结构稳固、工艺精良，以保证长期运行的稳定性和低损耗。

结论

总而言之，19英寸96芯ODF光纤配线箱是构建高效、可靠、易于管理的光纤网络物理层基础的关键设备。它将海量的光纤电缆连接点有序整合，通过标准化的接口和高密度的设计，不仅保障了光信号传输的质量，也为网络的灵活性、可扩展性和可维护性奠定了坚实基础。在光纤技术持续演进、数据流量激增的今天，此类高性能的配线解决方案的价值愈发凸显。
